電機振動溫度監測系統

編輯：正瑞電子   發布時間：2023-04-18   閱讀：2394

1、簡介

電機振動溫度監測系統通過采集設備的徑向和軸向的振動加速度、速度、位移及溫度等信號，實現每個測點的趨勢變化監測，為故障診斷的精確定位提供依據。除了典型的機械問題（例如聯軸器未對準和不平衡）之外，電機振動溫度監測分析器還可以檢測到引起機械振動的電氣問題。一些常見的電氣故障包括氣隙變化，轉子條斷裂和軸承凹槽。

2、系統組成

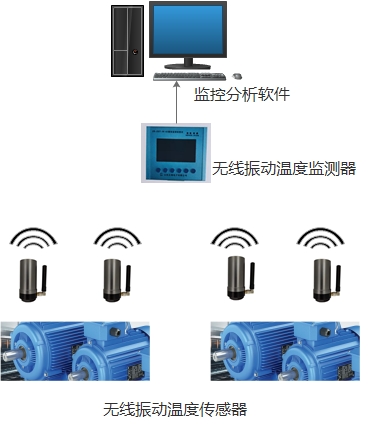

電機振動溫度監測系統由無線振動傳感器、振動監測系統、振動監測軟件組成。

2.1 無線振動傳感器

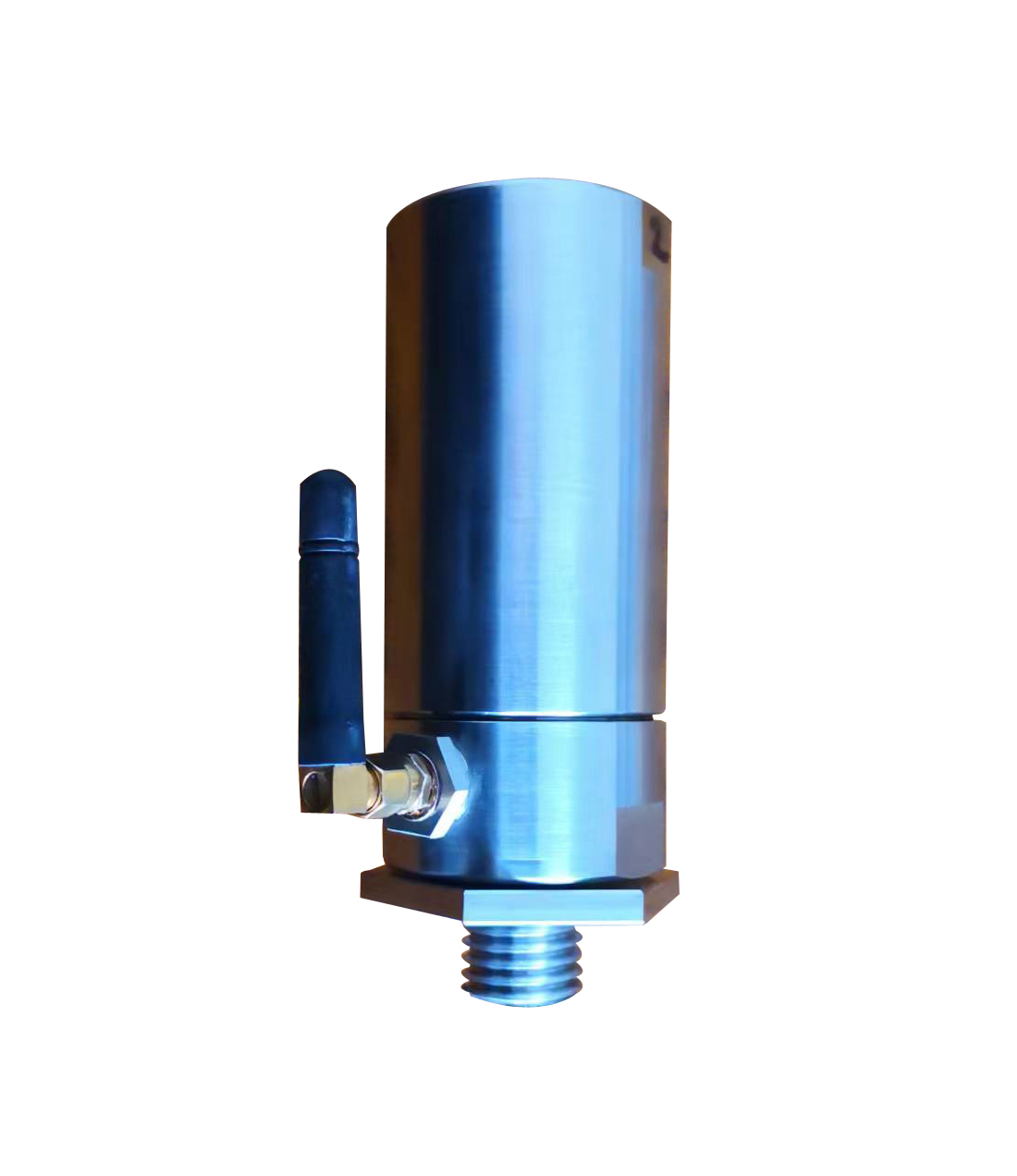

DTS-ZDW1無線振動傳感器是具有頻率范圍寬、動態范圍大、堅固耐用、可靠性強、穩定性好、安裝方便以及抗干擾能力強等優點。適合于風機、磨煤機、汽輪機、電機等旋轉機械軸承座的振動和溫度測量。

性能指標

環境特性

工作溫度

-30℃～100℃

相對濕度

≤80%

振動采集參數

測量方向

任意方向

測量范圍

及精度

加速度0.0～200.0m/S2（峰值）

速  度0.0～200.0mm/S（RMS真值）

位  移0～2000um（峰峰值）

靈 敏 度

4mV/mm/s 、100mV/g（可選）

工作頻響

4Hz～2KHz

線 性 度

<3％

精度

±5%

溫度采集參數

測溫范圍

-40℃～125℃

測溫精度

±0.1℃




電源特性

供電電源

3.6V電池供電或外接DC12V供電

激勵電流

大于4mA

數據上傳

數據上傳

無線或有線

無線頻段

433MHz  Lora     免費頻段

傳輸距離

視距300米

安裝螺紋


M10×1（可選）/磁吸

防護等級


IP68

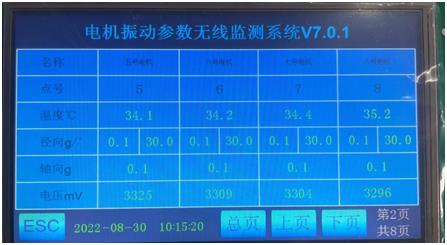

2.2 無線振動強度監測器





性能指標

無線振動傳感器容量

32個

顯示屏

4.3寸彩色/7寸可選（視現場情況）

振動強度顯示分辨率

0.1mm/s

報警輸出

2個（無源接點）250Vac,0.6A或24Vdc,5A。

通訊接口

RS485，RJ45網口

通訊規約

ModbusRTU，modbusTCP

報警歷史數據存儲

200條

工作電源

AC220V或DC220V

工作溫度

-20℃~70℃

外形尺寸

150*120*58（mm）

安裝方式

掛裝式和嵌入式

2.3 振動監測軟件

ZRMSCADA4.0是界面友好的 Windows 采集控制軟件，定時采集無線振動監測器的振動和溫度實時數據，并保存到數據庫中，對外提供了強大的統計和分析功能，主要功能如下：

?  清晰直觀的統計分析功能

?  一目了然的實時監測功能

?  功能強大的數據導出及打印功能

?  多級別、多用途的報警門限設置功能

?  聲光報警提示功能

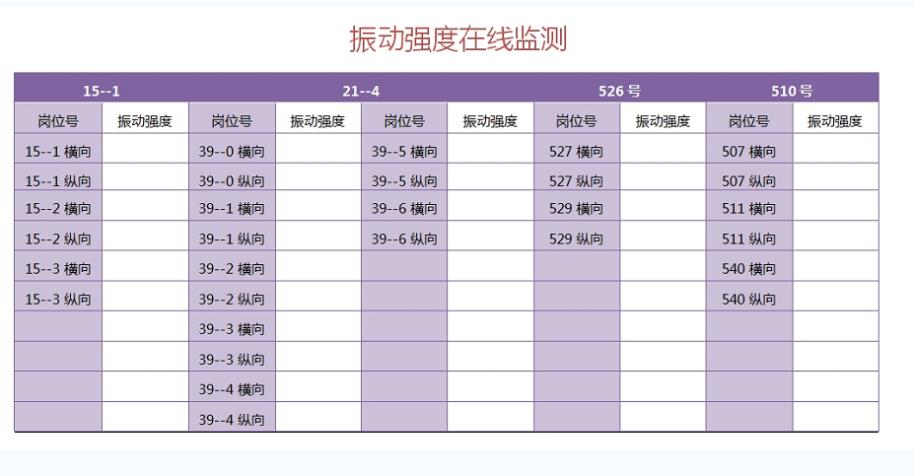

監測界面
